返回 1号制图桌

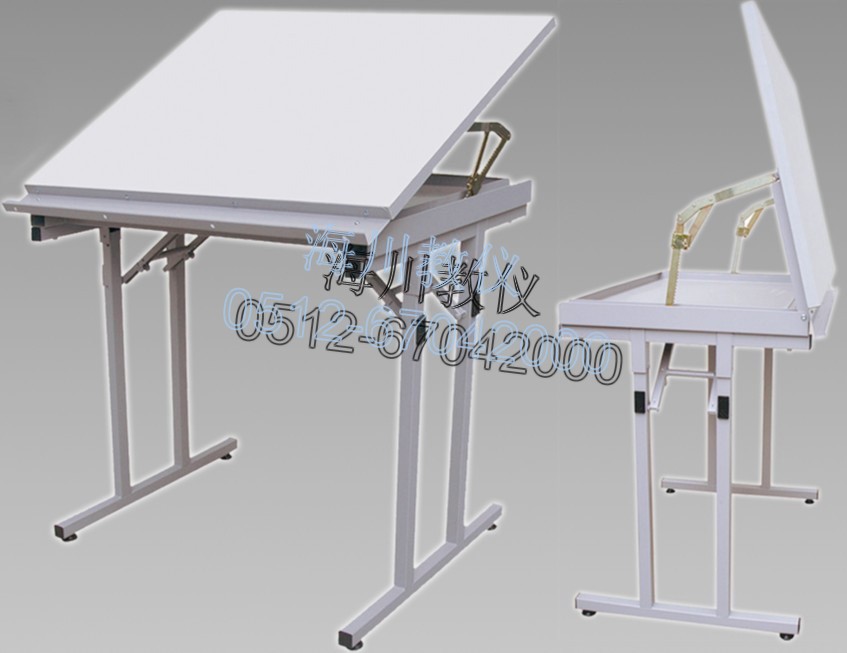

可折叠式绘图桌

规格型号:HTZ-D型

产品价格:联系客服

基础参数:

返回教学实训设备产品中心

       概述:工程制图是工程界的语言,工程制图是理工科主要的技术基础课。如何能更快地培养学生的空间思维能力和更有效地掌握绘图基本功,利用该制图工程套件,可以创建一个理想的,轻松的制图环境与学习氛围,有利于教学计划的顺利实施及教学质量的提高。
一、主要参数

  1. 绘图板: 600 mm×900 mm(椴木绘图板和三聚氰胺贴面板二选一);
  2. 调节角度:  0—80°;
  3. 腿柱方钢:  30×30mm;
  4. 着地方钢:   30×30mm;
  5. 文具盒:  740×500×20mm;
  6. 笔槽:    540×60×20mm;
  7. 脚套:PVC材料;
  8. 规格尺寸: 900*600*780mm。


二、主要特点:
  1、此绘图桌的钢管台脚由弹簧铰链实现片状折叠,不需要用户装配,展开即可使用,台面角度可调整,使用双支撑杆可满足0-80度范围调节,桌面标配灰白三聚氰胺贴面防火板,PVC封边。台面下方有文具盒,可存放图纸及绘图工具,适合中高院校使用。
2、制图桌、凳的腿脚均在下部加装橡胶保护垫,减少噪音、损耗和震动;
3、角度调节,极大地方便了绘图和读写保障。有助于保护视力,减轻疲劳,预防和矫正椎柱变形,防止低头综合症,提高绘画兴趣和效率;
4、所有金属件均采用亚光喷塑工艺,桌架钢管表面经除油除锈、酸洗磷化静电喷塑处理;
5、所有铁件链接部分采用二氧化碳气体保护焊,焊点美观牢固。
6、学生凳为可升降五脚塑钢圆凳,凳面为高强度PVC工程塑料,高度可调,牢固美观大方。
折叠状态:
三、配置清单

学生桌配备画图工具和附件如下:

90cm丁字尺 美工刀 11 画圆模板
90×60cm一号绘图板 三棱比例尺 12 绘图铅笔(5支)
精密绘图仪器(5件) 多功能模板 13 81A212型绘图笔
25cm曲线板 大圆弧模板 14 学生凳
30cm多用斜边三角板 10 不锈钢多用擦图片 15








四、配套教师桌


规格尺寸:  1530 mm×900 mm×800mm

老师桌配备画图工具和附件如下:

1 120cm丁字尺 8 滑动转椅(一张)   15 不锈钢多用擦图片
2 120×90cm零号图板 9 25cm曲线板   16 画圆模板
3 精密绘图仪器(12件) 10 30cm多用斜角三角板  17 绘图铅笔(5支)
4 高亮度书写投影仪(1台) 11 美工刀 18 81A212型绘图笔
5 投影薄膜(一盒) 12 三棱比例尺 19 速成模型
6 银幕(一幅)  13 多功能模板 20
7 制图基本技能挂图(一套16张)  14 圆弧模板 21
