电工电子及电力拖动综合应用创新实训装置

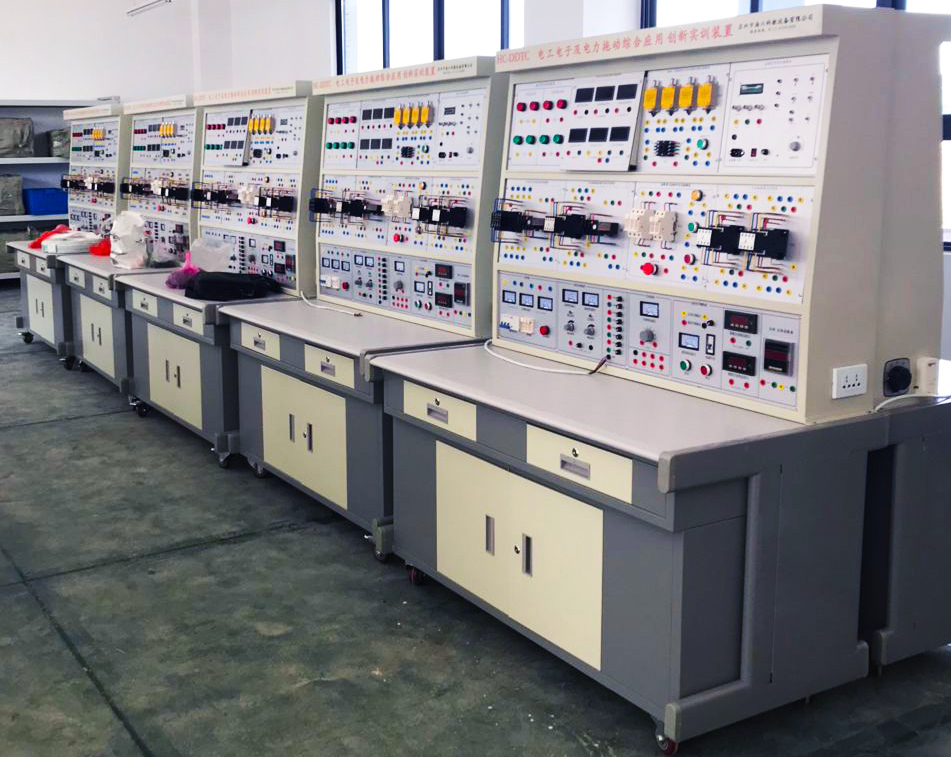

 HC-DDTC型 电工电子及电力拖动综合应用创新实训装置



▲一、配套教材，以所投标设备实训模块为载体编写的具有国际标准书号可供查询的正版教材一套。

二、配套实训指导书，以所投标设备为载体编写的。

三、技术参数：

（1）工作电源：三相五线AC380V±10%，50Hz；

（2）外形尺寸（长×宽×高）：1300×750×1835±20mm；

▲（3）用钢木结构，实验台分上下两层，下面配置电源模块，装有万向轮；

（4）整机功耗：≤1.5KW；

（5）具有接地、漏电保护功能，采用安全型插座、绝缘实验导线；设备必须具有以下安全保护措施：实现线路短路电流限制及保护，当某台设备发生短路故障时，进行声光报警并自动识别短路故障出现在三相中哪一相，方便学生迅速作出判断。某台设备发生短路故障时，故障设备的断路器开关的及时分断，只切断本台设备线路的电源，不会引起实训室总断路器开关的分断。

四、模块要求：

（1）总电源模块：包括三相电源总开关（带漏电和短路保护）1个，熔断器3只，220V红色指示灯1个，交流0～250V指针式电压表3只，安全插座6只。模块材料要求：高强度塑料外壳、面板必须为铝塑板，图案、文字符号需油墨丝印，模块尺寸：约300×285mm；

（2）交直流可调电源与交流电源模块：直流0-250V指针式电压表1只，交流0～30V指针式电压表1只，保险丝1只，空气开关1只，复位按钮开关绿、红各1只，波段开关1只，安全插座14只。模块材料要求：高强度塑料外壳、面板必须为铝塑板，图案、文字符号需油墨丝印，模块尺寸：约300×285mm；

▲（3）直流电源模块：直流0～30V指针式电压表，直流0～3A指针式电流表，电位器2个，保险丝9个，安全插座11个。模块材料要求：高强度塑料外壳、面板必须为铝塑板，图案、文字符号需油墨丝印，模块尺寸：约300×285mm；

（4）数字式电压电流表模块：直流数字电压表1只，直流数字电流表1只，交流数字电压表1只，交流数字电流表1只，安全插座8只。模块材料要求：高强度塑料外壳、面板必须为铝塑板，图案、文字符号需油墨丝印，模块尺寸：约300×285mm；

（5）函数信号发生器模块：频率范围：0.6Hz～1MHz（五档选择，五位半显示），输出波形：正弦波、方波、三角波、脉冲波、锯齿波等，输出电压幅度：最大20Vp～p（可调）（幅值显示三位），衰减器：30db，直流电平：-10V～+10V，占空比：10～90%（方波），频率计：10Hz～25MHz（五位半显示），功率输出：3W/8Ω（10Hz～20KHz）。模块材料要求：高强度塑料外壳、面板必须为铝塑板，图案、文字符号需油墨丝印，模块尺寸：约300×285mm；

▲（6）创新模块参数： 要求配置实验元件盒，其面板标志的元件电路符号要求采用最新的国家标准，要求整体结构紧凑，元件盒必须为密封结构：

 ①透明元件盒体要求采用有机工程塑料制成，具有示教功能使用者能够观察元件形状和接线方式；

②透明盒面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损；元件盒面板通过四颗螺丝与盒体连接，透明元件盒方便打开，更换面板和内部器件；

③透明元件盒上的实验导线插孔要求采用高质量铜材制造，实验导线装有弹性插头可在实验模块上面插接；实验时可根据实验内容和技能训练的需要，可任意组合实验线路；

④电学线路实验固定板由工程塑料注塑而成，用于对透明元件盒的定位；每个透明元件盒底部装有4个可拆卸的弹性插脚，可以固定在电学线路实验固定板上。

▲五、实训项目要求：

（1）电气仪表的使用和测量误差的计算；

（2）电路元件伏安特性的测绘；

（3）未知电阻的测量―非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用；

（4）电位、电压的测定及电路电位图的绘制；

（5）基尔霍夫定律的验证与应用；

（6）常用供电电路特点和电子电路最大功率输出条件的研究；

（7）实际直流稳压电源和直流稳流电源的研究；

（8）叠加定理的验证与应用―多信号叠加控制电路的研究；

（9）戴维南定理和电桥电路的应用―铜电阻温度计电路的研究；

（10）电阻电感串联电路（日光灯电路）的分析与研究；

（11）阻容移相电路的应用―调光台灯电路的研究；

（12）交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究；

（13）R、L、C元件在交流电路中的阻抗与频率特性的研究与应用―整流滤波电路的研究；

（14）R、L、C串联谐振电路的；

（15）三相四线制负载电压，电流的测量；

（16）三相三线制对称负载星形及三角形接法时负载电压与电流的测定；

（17）自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法；

（18）互感电路的研究；

（19）单相变压器特性的研究；

（20）单相变压器并联运行特点的研究；

（21）一阶电路暂态过程的研究；

（22）微分电路和积分电路及其应用（综合应用项目）；

（23）常用二极管的性能测试及应用；

（24）双极晶体管及场效管输出特性的测定；

（25）单管放大电路的研究；

（26）两极放大电路及负反馈放大电路的研究；

（27）助听器电路的调试；

（28）恒流充电电路；

（29）三极管放大电路故障排除；

（30）整流、滤波及稳压电路的研究；

（31）直流稳压正、负电源电路的研究；

（32）典型复合互补OTL功率放大电路调试；

（33）OTL功率放大电路的故障排除；

（34）LM386集成音响功率放大电路及其应用；

（35）运算放大器基本运算电路；

（36）对由运放器组成的积分运算电路、微分运算电路；

（37）对由运放器组成的电压比较器传输特性的研究；

（38）气敏传感器制作烟雾报警器的制作与调试；

（39）方波、三角波和锯齿波发生器电路的研究与测试；

（40）三角波、方波及正弦波发生器的制作竞赛；

（41）RC（文式桥式）正弦波振荡器和制作与调试；

（42）电容三点式LC正弦波发生器；

（43）有源滤波电路研究；

（44）直流—直流（DC—DC）集成电压变换电路的应用与调试；

（45）恒温控制电路的制作与调试；

（46）基本逻辑门电路功能测试；

（47）优先编码器功能测试；

（48）二进制译码器和数据选择器功能测试；

（49）全加器和超前进位全加器功能测试；

（50）数值比较器功能测试；

（51）七段码锁存/译码/驱动器功能测试；

（52）各类触发器功能测试；

（53）双向移位寄存器功能测试；

（54）二一五一十进制计数器功能测试；

（55）二位十进制计数/译码/驱动/显示电路；

（56）可逆十进制计数电路功能测试；

（57）N进制计数电路功能测试；

（58）555定时器基本应用电路；

（59）微分型单稳态触发器；

（60）集成单稳态触发器及其应用；

（61）集成施密特触发器及其应用；

（62）声光控制节能路灯电路；

（63）8线数据传输电路；

（64）4位环形计数节拍发生器；

（65）秒脉冲信号发生器；

（66）救护车/消防车声响报警电路；

（67）D/A转换器将数码转换成单极性、双极性模拟电压；

（68）数控变频三角波—方波发生器；

（69）移位寄存器彩灯显示电路；

（70）8位优先编码器抢答电路；

（71）触摸式密码电子锁电路；

（72）数字钟电路；

（73）二位十进制计数符合电路；

（74）交通灯控制电路；

（75）升/降阶梯波发生器；

（76）光电转换加/减计数电路；

（77）三相异步电动机正反转控制线路；

（78）工作台自动往返循环控制电路；

（79）三相异步电动机顺序控制线路；

（80）三相异步电动机的Y-△起控制线路；

（81）三相异步电动机能耗制动线路。

六、配置要求：

产品名称 技术参数 数量

1.       电源控制屏 三相交流电源×3，2A；

2.       直流可调稳压电源（0～24V、2A），各档直流电源，包括±24V、±15V、±12V及±5V等八档电源；

3.       单相可调交直流电源，电动调节，电压显示。单相（0～250V）2A；

4.       交直流电压电流表，四位半数字显示，测量范围：0～500V，0～5A，四档可调，测量精度达到0.5级。 1台

5.       函数信号发生器模块 0.6Hz～1MHz（五档选择，五位半显示）输出正弦波、方波、三角波、脉冲波、锯齿波等 1块

6.       交流功率及功率因数表模块 可以测量功率及功率因数，三位半数字显示，测量精度0.5级，电压、电流量程分别为500V、3A。 1块

7.       交流接触器模块 交流接触器2只 1块

8.       接触器与热继电器模块 交流接触器1只，热继电器1只 1块

9.       中间继电器与热继电器模块 中间继电器1只，热继电器1只 1块

10.    熔断器与按钮开关模块 3P熔断器1只，2P熔断器1只，按钮开关黄绿红各1个 1块

11.    按钮、行程开关与时间继电器模块 行程开关4只，时间继电器1只（通电延时），按钮开关绿色1只 1块

12.    三相鼠笼式异步电动机 AC380V 60W 0.33A 1400r/min 2台

13.    电工电子创新模块  1套

14.    数字万用表  1块

 15.    实验导线  1套
