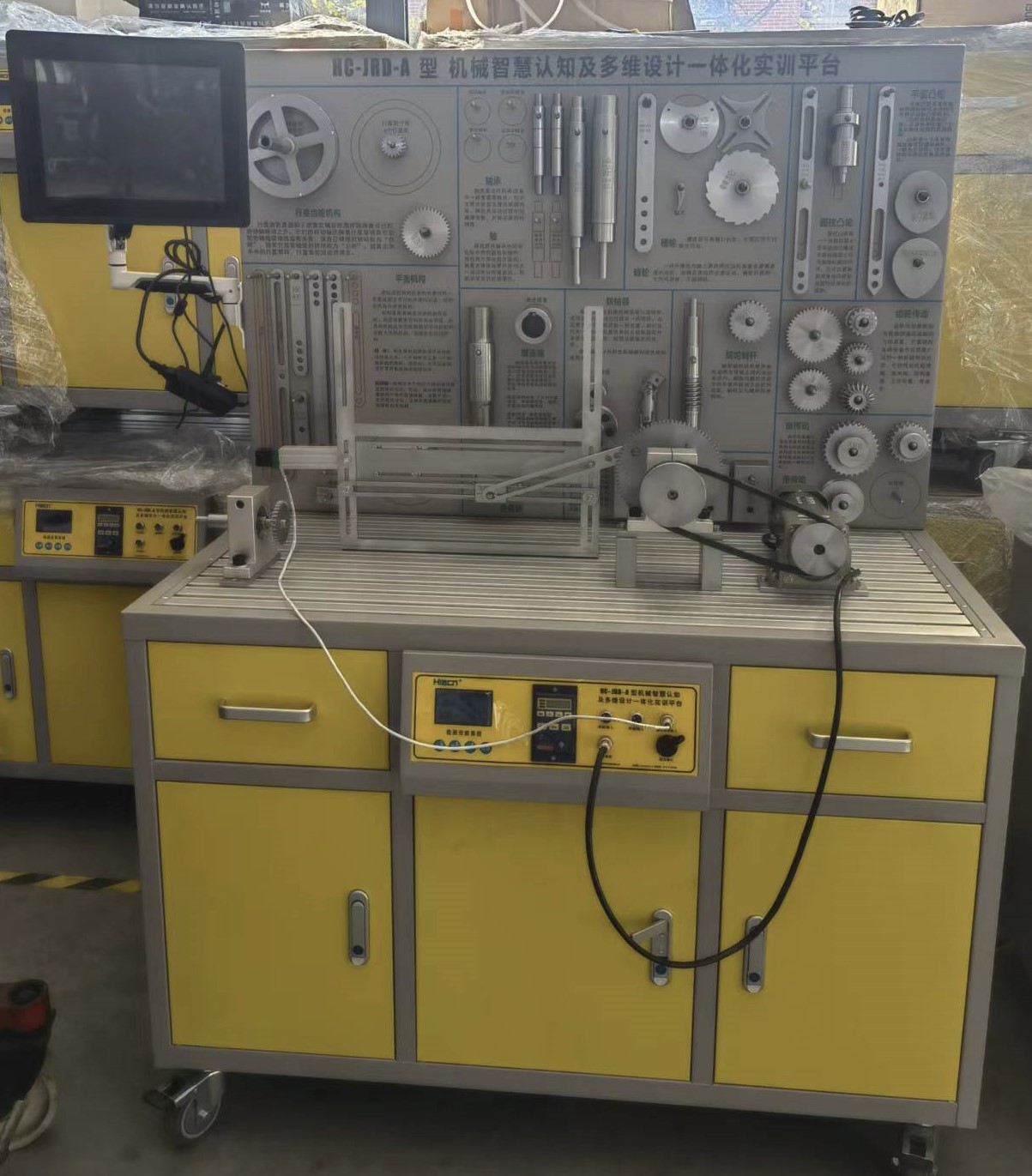

产品名称：机械智慧认知及多维设计一体化实训平台

概述

       本实验平台是机构设计课程实践教学专用设备，用于常用机构认知、设计、拼装及运动演示，促使学生能直观认识机构及运动特征。平台内有演示板及各种精制零件及金属制轴、连接件等，可用来组装各种平面机构，并演示机构中构件的相对运动。本平台可用作课堂教学演示教具，也可用于开放实验室，供学生动手拼装实验，是学习平面机构的理想教学实验装备。

       本平台对应《机械原理》教材，主要是研究机构学和机器动力学基本知识，以机构学为主。研究常用机构的结构分析、运动分析及设计方法。学生科在机构设计及拼装过程中，分析机构的组成，运动特点，为进一步深入学习机械设计奠定基础。

      本实验平台提供零部件模型及工具，由学生动手，在操作上拼装各种平面机构，演示所装机构的相对运动，并加以比较分析。从而对所装的机构建立感性认识。

一、       实训台主要参数

1.    输入电源电压：220V± 10% 50HZ；

2.    模块和元件直流电压：DC24V，4.5A；

3. 使用环境：温度-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m；

4.    系统总功率：≤0.5KW;

5.    整体尺寸：  约1200*600*1400mm ；

6.    零件挂板尺寸：   约1200*380mm；

7.    T型安装槽尺寸：  约1200*46mm，槽宽10mm；

8.    重量：约120KG。

二、主要结构及功能

1、采用多面安装结构，可便捷拼装各类机构。

2、配备多种类驱动，满足机构运动演示需求。

3、具备传动构件位置检测功能，可了解机构位置变化。

4、配备多规格构件，可拼装各类机构。

5、★配有和本机实机一致的，可实时进行互动的多媒体培训教学系统，教学内容需和本机对应实训功能一致，并可在本机人机界面进行交互式操作，可满足做中学的新型教学功能。

三、实验内容：

一）杆机构认知及设计、搭接及测量

1、四杆机构---曲柄摇杆、双摇机构、双曲机构、曲柄滑块机构，双曲柄机构的认知与拼装；机构运动演示；

2、牛头刨床机构（六杆机构）认知、设计及拼装。

二）机械传动认知及设计、搭接及测量

1、圆柱直齿轮、圆柱斜齿轮 、锥齿轮认知及传动拼装

2、行星轮系认知、设计及拼装；

3、皮带传动认知、拼装及张紧调节；

4、链传动认知、拼装及张紧调节。

三）常用传动、连接件认知及测量

1、常用滚动轴承及应用认知；

2、滑动轴承应用及认知；

3、螺栓联接应用及认知。

四、主要构件及技术参数

1、交流减速旋转电机: ≥40W  减速比1:30;

2、交流调速器: 调速范围约0-60RPM ;

3、传动参数标定系统：可显示构件转速及位移值。测量精度0.1%，带液晶显示屏；

4、交互式人机操作系统

★由可触摸控制式触屏电脑及配套多媒体软件组成，人机触屏界面尺寸≥12寸;

5、★内置有实训平台设备和易损品管理软件系统，需为带加密狗的正版软件（验收时验证），可对购入的液压设备进行标定录入（具有编号、出厂序号、启用日期、设备位置、出厂序号、厂家产地、设备条形码明细等），对设备维修和保养进行相关的录入和在线管理（设备维修：维修日期、条形码编号、仪器名称、损坏原因、维修详细、维修结果、维修费用、经办人；设备保养：保养日期、条形码、设备名称、出厂序号、保养内容等），具有一键统计功能，可随时查询实验项目类锁定相关硬件设备，具有项目查询功能，可根据人员或者实验室等信息进行实时检索（提供人员登记界面：编号、姓名、毕业院校、专业、学历、学位、部门名称、实验室名称、奖罚情况、简历等信息），方便看学校和使用老师对实训设备和维修保养进行在线管理，实训室共配1套。（投标时需提供符合要求的软件界面功能截图4幅加盖制造商印章）（实训室共配1套）

6、★配有AI智能交互式教学系统模块，（需提供VI模块图片，该模块需具有明确的名称和型号标示，可清晰的看到输入端口、指示灯、拾音器模块等）其中一套设备作为功能控制主机（实训室设备其中1套设备设置为功能主机），该系统需具有AI智能识别系统，可实时通过语音对实训台的电气模块和机械执行系统进行实时语音控制动作，可对设备设计实训方向进行多点可控的AI交互式实时互动教学，该系统在选配相应软硬件后可兼容云库扩展功能（需提供云库运维平台界面图、内容包含数据仓库、数据平台、算法平台等模块介绍），智能云库后续可实时更新并升级云库内容，该模块需具有5路以上输出端口并配有指示灯，拾音器模组等内容。（投标时需提供符合要求的AI模块系统实物模块图片、云库界面图片，需加盖制造商印章）

7、主要构件类型

平面连杆14种；凸轮3种；平面齿轮8种；2K-H周转轮系1种；三角轮机构2种；链轮1种；槽轮机构1种；滚动轴承4种；滑动轴承1种；连接螺栓4种；键4种。

五、       其它要求

1、需提供制造商在有效期内的质量管理体系认证、职业健康安全管理体系认证证书，需在国家认监委可查询并在有效期内的证书。

2、该产品需提供国家企业标准信息公共服务平台的相关标准证书证明材料复印件。

3、该产品需提供出厂质量检验报告复印件。
