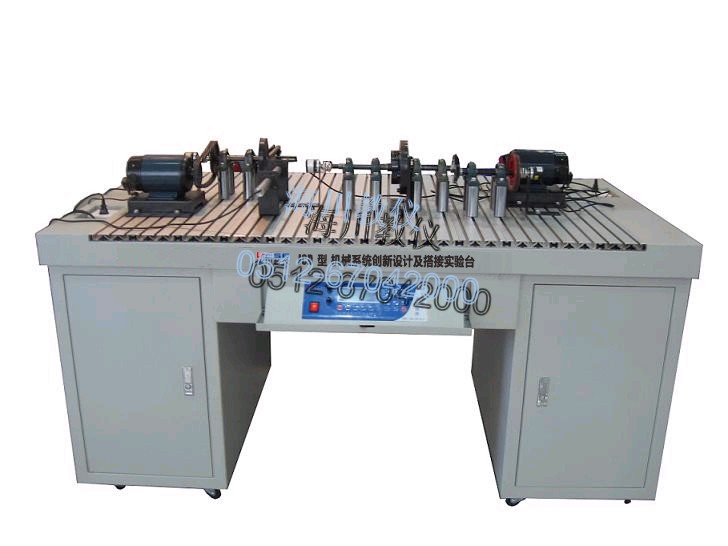

该实验台的功能主要是为学生提供了手动拼装复杂机械系统的实训平台，让学生设计并拼装可实现不同运动要求的复杂机械系统。同时实验台在主要构件上设计了安装 传感器的位置，并配备了检测系统和数据处理软件，学生可通过运动参数变化曲线，了解不同复杂机械系统中的运动构件的运动规律和运动学特性。
主要特点
1、该实验台安装平台主要由直流电机、传动部分（带传动、链传动）、定轴轮系塔接元件、周转轮系塔接元件、平面连杆机构塔接元件、活动支座及安装平台组成。
2、安装平台采用标准T型槽铝合金型材拼接而成，活动支座间的距离可任意调节，搭接灵活机动，可拼装由带传动、链传动、定轴轮系、周转轮系、平面连杆等机构组装的各种不同类型的复杂机械系统，典型拼装方案多达18种以上。另外，学生可以自行设计元件，组装创新作品。
3、定轴轮系、周转轮系的搭接实验采用灰色命题方式，诸多参数如传动比、齿数和中心距根据实际情况确定，极大地发挥学生的主动性和创新精神。
4、 所有齿轮采用光杆支承，紧定螺钉固定，调节方便快捷，因此，搭接速度快。
5、所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响。
6、检测系统集数据采集与电机调节控制于一体。检测系统采用先进的单片机系统，以串口通讯，测试数据精度高、速度快、稳定。
7、该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验台介绍、机构虚拟设计、机构的虚拟运动、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。
8、驱动直流电机可进行无级调速，以满足实验机构的不同运动要求。
.......................................................................................................................................................................................................................................................................................................................................................................
特别说明：
海川会尽力为您提供标准、全面的信息，但信息中的数据和参数可能随时会更新调整。
产品图片仅供参考，请以销售实物为准。
产品内容如有变动，恕不另行通知
1、带传动；
2、链传动；
3、齿轮传动；
4、多轴齿轮传动1；
5、多轴齿轮传动2；
6、行星轮系。
7、复合轮系1；
8、复合轮系2；
9、复合轮系3；
10、曲柄摇杆机构；
11、曲柄滑块机构；
12、齿轮—曲柄滑块机构；
13、齿轮—曲柄摇杆机构；
14、复杂机械系统1；<
